嘿，朋友们！今儿咱唠点实在的，聊聊那些让咱手里电子产品越来越小巧、性能却越来越生猛背后的“内功心法”。你琢磨过没，为啥现在的LED大屏细腻得跟画儿似的，手机里的电路板能塞下那么多功能？这里头啊，有个低调但至关重要的角色——COB封装技术。说白了，它就是一股子“集成”的巧劲，把芯片直接“摁”在电路板上，省去那些花里胡哨的中间环节，让设备变得更紧凑、更皮实-1。甭管是家里用的智能灯，还是广场上那个巨幅广告屏，背后没准儿都有它的功劳。
一、 啥是COB？它解决了啥头疼事儿？
咱先把它拆开瞧瞧。COB，就是“Chip on Board”（板上芯片）的缩写-1。你可别小看这“直接装上”的功夫，它解决的恰恰是电子产品里最让人头疼的几个老毛病：占地方、散热差、成本高。
你想啊，传统的法子得先把芯片包进一个独立的封装壳里，再焊到板子上。这就好比你要请个专家来干活，非得先给他单独盖个豪华办公室，再修条路连到主楼，多费事！COB封装技术可不兴这么折腾，它让芯片“裸奔”上阵，直接用导电胶粘在电路板指定位置，再用比头发丝还细的金线或铜线把电路接通，最后滴上一滴“保护胶水”（通常是环氧树脂）就算齐活-1-6。这一套下来，体积能缩一大圈，散热路径也短了，芯片干活更凉快、更稳定-1。
最让人心动的是，它省钱！省去了单独的封装外壳和一部分复杂工艺，据说成本能降到同款传统封装芯片的三分之一左右-1。这对于那些要量产、对成本掐得贼紧的消费电子产品来说，吸引力那是杠杠的。
二、 舞台中央：LED显示的“扛把子”
要说COB封装技术眼下最风光、竞争也最激烈的战场，那非LED显示莫属，尤其是室内的小间距、超小间距显示屏-2。你去会议室、指挥中心瞅瞅，那些画面细腻到看不见颗粒感的大屏，很多都是COB的杰作。
它在这儿发挥的优势，那真是拳拳到肉：
防撞耐造：芯片被环氧树脂胶严密包裹，表面是个光滑的球面，坚硬得很。平时清洁，布子一擦就成，不像以前那种裸露灯珠的屏，生怕磕着碰着-3。
视觉舒坦：发光视角能达到将近180度，甭管你从哪个犄角旮旯看，颜色和亮度都差不离，光线还柔和，看久了眼睛不那么累-3。
全天候能干：防潮、防尘、抗紫外线的本事都不错，对环境适应性挺强-3。
也正因为这些好处，各大厂商都在卯足了劲搞COB。你像TCL华星、京东方这些面板巨头，都纷纷宣布自家的Mini LED COB产品量产了-2。下游的显示屏企业，比如洲明、兆驰这些，也在不停扩产，拼技术、拼规模，热闹得很-2。他们的目标就一个：把点间距做得更小（像P0.7，P0.6这样的），把功耗和价格打下来，让这种高端屏能飞入更多寻常场景-2。
三、 功夫是怎么练成的？——制造流程一瞥
说这么多好处，这东西到底咋做出来的？咱简单走一遍流程，你就明白这“内功”怎么运气的了：
备料（基板准备）：先把PCB电路板收拾干净，在要粘芯片的地方涂上导电胶-1。
贴片（裸晶附着）：用精密的取放机器，把肉眼几乎难辨的微小裸芯片，精准地放到涂胶的位置上-1。
连接（键合与打线）：这是核心环节。用超声波或者热压焊接，把细金属线（金线或者成本更低的铜线-9）一头连在芯片的触点上，另一头焊在电路板的线路上，完成电气联通-1。
“盖盖儿”（封装）：滴上特调的环氧树脂胶，把芯片和那些细线严密地保护起来，固化后就成了一个坚固的整体-1。
体检（测试）：必须经过严格的电性测试、老化测试，确保个个都是“精兵强将”才能出厂-1。
你看，这个过程追求的就是一个高度集成和自动化，目标是把尽可能多的功能单元（芯片、电路）揉进一个最小的、最可靠的物理空间里-5。
四、 前路与挑战：更小、更强、更便宜
当然了，甭管多好的功夫，都有它能耐的边界和发展的瓶颈。随着市场贪心地要求显示像素间距越来越小（向Micro LED迈进），传统的、以PCB为基板的COB技术也开始感到吃力了-8。PCB板的线路精度有物理极限，这会卡住芯片进一步微缩的脖子，影响良率和成本-8。
这就逼着行业里的“武林高手”们去琢磨新的招式。眼下有两个方向挺热闹：

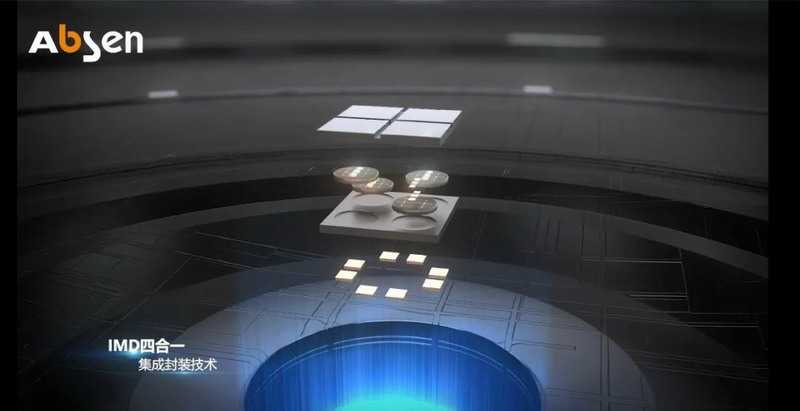

一是MIP（Micro LED in Package）技术，可以理解为“先单独训练士兵（封装成独立器件），再集体列阵（装到板上）”，它更容易测试筛选，良率控制上有优势，是目前很多厂商发力过渡的路线-2-8。
另一个更前沿的，是像玻璃基板封装这样的颠覆性思路，用更平整、线距更精细的玻璃代替PCB，潜力巨大，虽然现在成本还比较高-8。
更绝的是，学术界已经玩出了更花哨的“变种”。比如咱们国家的研究院前不久就公布了一种叫 “CoCoB”（Chip-on-Chip-on-Board） 的新架构-7。听名儿就更进一步，它干脆去掉了传统的封装基板，直接把芯片堆叠互连后再放到板上，难度堪比在鹅卵石地面上平放一大块玻璃还得保证每个接触点都稳稳连接-7。这么干的好处是信号传得更快、路径更短，系统整体性能和密度能再上一个台阶，被看作是未来AI芯片等高端玩意的一个重要发展方向-7。
写在最后
所以你看，从COB到MIP，再到CoCoB，这条技术演进的脉络非常清晰：不断地做减法，去中介，求集成。核心思想就是让电子系统内部的“交通”更直接、更高效，从而换来更强大的性能、更小巧的身材和最终更亲民的价格。
说实在的，封装技术这场“内功”的修炼，直接决定了咱们能享受到多酷的科技产品。它可能藏在炫酷的屏幕后面，可能躲在手机的主板之中，默默无闻，却至关重要。下一次当你惊叹于某款电子设备的精巧与强大时，或许可以想起，这里面，没准儿就藏着COB封装技术这门不断进化、追求极致集成的“内功心法”呢。未来的电视会不会像画一样贴在墙上？AR眼镜能不能轻如普通眼镜？这些畅想，都得看封装这门“内功”能练到第几层了。
