大数据环境下的存储系统构建：挑战、方法和趋势
你是否想过，海量数据如何被高效存储和处理？大数据时代，数据爆炸式增长，对存储系统提出了前所未有的挑战。本文将带你深入探索存储系统的构建之道，解析核心挑战、创新方法及未来趋势。
陈游旻, 李飞, 舒继武
清华大学计算机科学与技术系，北京 100084
摘要：互联网规模迅猛扩张，全球数据总量呈爆炸式增长。物联网、电子商务等应用对数据存储及处理的实时性要求极高，急需结合新型存储介质，构建大规模、高性能存储系统。本文从闪存存储、持久性内存存储两种方案出发，详解其挑战与现有解决方案，并展望数据中心及存储系统的未来趋势。
关键词：存储系统 ; 闪存 ; 非易失内存
论文引用格式：
陈游旻, 李飞, 舒继武. 大数据环境下的存储系统构建：挑战、方法和趋势. 大数据[J], 2019, 5(4):27-40
CHEN Y M, LI F, SHU J W.Building storage systems in big data era:challenges, methods and trends. Big Data Research[J], 2019, 5(4): 27-40
1 引言
互联网规模急速扩张，全球数据呈现爆炸式增长、海量聚集的特点，大数据正推动信息化进入新阶段。社交媒体、物联网等技术催生大量非结构化数据，从海量数据中提取价值信息愈发困难。大数据不仅更“大”，还需更“快”。传统磁盘平台已难满足新应用的存储与处理需求，存储技术正经历深刻变革。
闪存（flash memory）正逐步替代磁盘，用于构建大规模存储系统。磁盘长期主导外存，但随着闪存工艺成熟，它已在个人设备普及，并将在数据中心大规模应用。据标准性能评估组织（SPEC）调查，闪存在数据中心使用比例从2012年8%增至2017年27%，预计2020年达47%。2018年，英特尔推出基于QLC和三维堆叠的消费级固态盘（SSD），在实现高性能、高可靠性的同时，降低价格、提升容量。闪存具有体积小、能耗低、带宽高、时延低、抗震强、可靠性高等优势。研究人员正着力构建大规模闪存存储系统，以发挥其潜力，适应大数据发展，如清华大学提出的开放通道闪存系统。闪存存储正迎来巨变。
内存价格下降，内存计算成为热点。电子商务、物联网、自动驾驶等应用对数据管理时效性提出新需求。例如，网页服务需在数毫秒内访问数据仓库数千次，以响应用户请求。内存计算依靠大容量内存，将数据全放入内存，实现高吞吐、高时效存储与处理。但DRAM价格昂贵、能耗高、性能不稳，限制其应用。近年来涌现新型非易失性存储介质（NVM），如相变存储器（PCM）、阻变存储器（ReRAM）等，它们价格低、容量大、能耗低、性能接近DRAM，且断电后数据不丢失。这些特性推动研究人员构建基于持久性内存的内存计算平台，如惠普实验室的The Machine、加州大学伯克利分校的FireBox等，内存存储与计算正面临革新。
面对大数据存储技术的巨变，本文从闪存存储、持久性内存存储两种方案出发，详解其挑战与解决方案，并展望未来数据中心及存储系统的发展趋势。
2 告别硬盘：闪存存储系统的构建

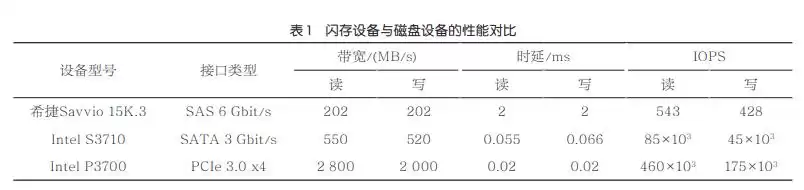

存储设备从机械式向电子式演进，是计算机发展的重大趋势。表1比较了磁盘与闪存的性能。闪存带宽比磁盘高1个数量级，时延低2个数量级，IOPS高近3个数量级。当前存储系统多基于磁盘设计，很少考虑其他介质特性。随着闪存广泛应用，如何在大数据环境下高效利用闪存并构建适配系统，成为关键课题。
2.1 闪存与固态盘
闪存是电子式、可擦除、可编程、非易失的存储器件。与机械磁盘相比，闪存体积小、能耗低、带宽高、时延低、抗震强、可靠性高。在大容量固态盘中，NAND闪存是主要介质，分为SLC、MLC、TLC与QLC，分别记录1、2、3、4个比特数。闪存具有以下独特性质：
● 写前擦除。闪存单元单向可编程，写入需先擦除页面，称为不可覆盖写。
● 读写擦粒度不同。闪存页是读写基本单位，闪存块是擦除基本单位。闪存页容量一般为512 B∼16 KB，一个块含64∼512个页。读、写、擦除性能不同：读平均时延25 ms、写200 ms、擦除1.5 ms。
● 磨损寿命有限。闪存单元能承受的擦写次数有限，称为耐久性。从SLC到QLC，每比特价格降低，但耐久性问题更严峻。
固态盘（SSD）由闪存单元组成，具有内部并发特性。SSD采用闪存转换层（FTL）管理操作，向软件提供与传统磁盘相同的接口，功能包括地址映射、垃圾回收、磨损均衡、ECC校验、坏块管理等。地址映射将逻辑地址映射到物理地址；由于“写前擦除”，FTL采用“异地更新”方式，将新数据写入空闲页，旧页标记无效。当空闲块不足时，FTL执行垃圾回收，有效数据移动引入额外写入量，占用带宽，加速磨损，称为写放大问题。为延长寿命，FTL采用磨损均衡策略，使擦写均匀分布。SSD中，每个闪存页有带外空间（OOB），用于错误检查与纠正（ECC）。当块无法可靠存数据时，FTL将其标记为坏块。
2.2 闪存固态盘存储系统的问题

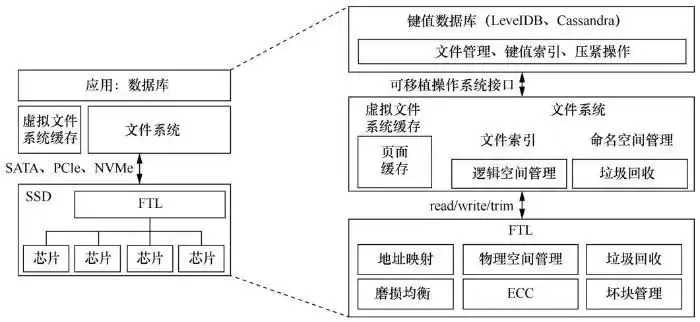

FTL使现有存储系统可无缝运行在SSD上，但阻碍了性能发挥。基于闪存固态盘的存储系统架构如图1所示。
图1 基于闪存固态盘的存储系统架构
SSD通过SATA、PCIe或NVMe接口连接主机，抽象为块设备供上层使用；内核文件系统运行其上，向应用程序提供文件接口；FTL管理闪存特性，将I/O请求转换为闪存页操作。FTL加速了闪存普及，但也带来问题：
● 层次间功能重叠与干扰。FTL、文件系统与数据库中存在空间管理、地址映射、垃圾回收等功能冗余，导致I/O低效，互相干扰性能与寿命。
● 系统软件无法感知闪存特性。FTL将闪存抽象为块设备，屏蔽上层对特性的感知，阻碍优化。现有存储软件基于磁盘设计，无法发挥闪存优势或弥补劣势。
● 硬件管理缺乏软件语义。块设备接口屏蔽语义信息，导致FTL处理低效、垃圾回收开销大。例如，FTL分配空间时，缺乏数据属性与热度信息，无法优化布局，冷热数据可能混在同一块，增大垃圾回收开销。
2.3 基于开放通道闪存设备的存储系统构建方法

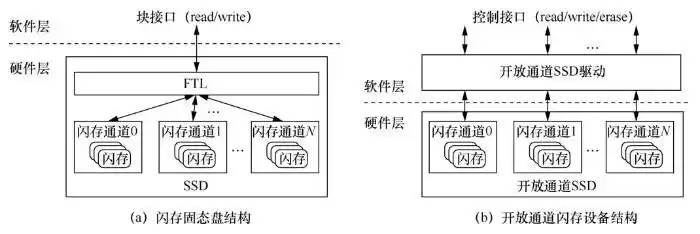

开放通道（open channel）闪存架构为解决上述问题提供了思路。如图2所示，它移除设备端FTL，消除功能冗余，将闪存内部信息与控制接口导出到主机端，由存储软件直接管理，打破感知屏蔽与语义隔离。存储软件可根据I/O特征与闪存特性进行软硬件协同优化，提升性能，降低磨损。
图2 闪存设备架构比较
开放通道架构对云计算与数据中心意义重大。上层软件可实现闪存通道级I/O隔离与并发控制，控制垃圾回收时机，按语义优先级调度请求，帮助系统实现可预测I/O时延，降低尾延迟，优化服务质量。目前，百度已部署超3,000块开放通道SSD用于网页和图像存储；阿里巴巴发布自研AliFlash V3并上线；谷歌、微软、脸书、亚马逊也在数据中心应用此设备，以降时延、提服务。
但开放通道架构也带来挑战：接口不兼容现有块设备软件；存储软件需管理底层功能，增加复杂度；新接口为优化带来新维度，如降低管理开销、发挥并发性能、结合I/O特征与闪存特性等。下面从闪存管理架构、文件系统、键值存储系统、分布式对象存储系统介绍构建方法。
（1）闪存管理架构
开放通道设备移除FTL，主机端软件需管理磨损均衡、坏块管理等，增加设计复杂度。现有主机端架构存在接口单一、场景受限、不兼容现有软件栈等问题。解决方案包括：在主机端分解管理功能，提供底层管理与设备抽象；设计细粒度控制接口，扩大优化空间。还可实现主机端FTL，为设备提供块存储支持。
（2）文件系统
基于固态盘的文件系统无法感知闪存耐久性、并发特性，导致功能冗余与冲突。基于开放通道架构，移除FTL，将功能集成到文件系统，消除冗余。针对耐久性，重新设计存储机制：利用OOB记录反向索引延缓刷写；利用块/页状态转换设计空间管理；采用拼接紧凑写机制。这能降低元数据写入，减少写放大，提升性能与寿命。针对并发特性与文件系统冲突，采用日志式结构将数据分段与物理块对应，空间分配采用二维机制，兼顾并发与数据冷热，实现隔离。直接进行垃圾回收，优化I/O调度，发挥并发性能，控制性能抖动。
（3）键值存储系统
在闪存固态盘上，采用LSM-tree的键值存储系统存在三重功能冗余，降低效率，导致写放大。基于开放通道架构，利用LSM-tree日志式更新特征，在用户态直接管理设备，绕过文件系统与FTL，消除冗余。根据硬件特性与读写特征，协同优化：采用“超级块”空间管理降低索引开销；采用可重建静态数据布局，保证并发与一致性；采用动态并发压缩机制，限制后台写请求并发度，降低对读请求干扰。进一步，根据语义优化用户态I/O栈机制。
（4）分布式对象存储系统
基于闪存固态盘的分布式对象存储系统中，对象存储需日志机制保证一致性，“两遍写”影响性能，增加写放大。闪存异地更新特性天然保存多副本，但现有事务机制开销大。基于开放通道架构，根据对象和事务语义与闪存特性，设计高效闪存事务机制，利用异地更新与带外空间，提供低开销一致性更新。使用多线程将无依赖事务并行提交到隔离闪存块，发挥并发性能，降低干扰。感知事务语义，协调I/O请求顺序，降低平均响应时延。
2.4 小结
随着大数据对容量与实时性要求提高，外存性能瓶颈亟待突破。从磁盘到闪存固态盘，实现机械式到电子式的跨越；从闪存固态盘到开放通道设备，从软硬件协同角度提出新思路。基于开放通道设备的存储系统能结合物理特性消除功能冗余，打破语义隔离，提升性能与寿命。
3 不止更快：持久性内存存储系统构建
本节以英特尔Optane持久性内存为例，介绍NVM特性，阐述构建存储系统时的问题，并介绍本地和分布式系统的设计方法。
3.1 非易失内存
英特尔于2019年发布Optane持久性内存，可像DRAM一样通过内存接口被CPU字节粒度访问。单条容量128 GB、256 GB、512 GB。有两种操作模式：内存模式和应用直访模式。内存模式中，DRAM作缓存，扩展内存容量，对操作系统透明；应用直访模式中，操作系统将DRAM和Optane视为独立内存池，应用程序直接管理Optane，优化性能但增加软件难度。据称，SAP HANA引入后，重启速度提升13倍，成本降39%。
测试显示，Optane随机读时延305 ns，比SSD快两个数量级，但比DRAM长3倍；顺序访问时，读时延仅长两倍。读写带宽不对称：最大读带宽39.4 GB/s，写带宽13.9 GB/s，4线程可占满写带宽。
3.2 非易失内存在实际应用中面临的挑战
Optane性能近DRAM，提供持久性存储，不属于传统“金字塔”存储层级，带来新问题：
（1）一致性管理开销高。非易失内存提供主存持久性，但处理器缓存易失，系统故障可能导致数据不一致。64位机器仅支持8 byte原子写入，需日志机制保证一致性，但非易失内存写带宽受限，日志引入高持久化开销。处理器缓存由硬件管理，可能重排序写操作，打乱持久化顺序，需额外刷写指令（如clflush），开销极高。软件开销占比预计达94.09%。
（2）低效的操作系统抽象。操作系统通过系统调用隔离应用程序与内核，但引发现场保存、缓存逐出等开销，使内核态管理持久性内存开销大。通过文件系统管理时，Linux内核的VFS增加粗粒度锁和DRAM缓存，由于持久性内存性能接近DRAM，DRAM缓存无效，反制约性能与扩展性。
（3）分布式软件栈臃肿。为兼容性，现有分布式系统软件部署在本地文件系统上，引入冗余复制。例如，数据读取时需复制到内核页缓存、网络软件栈、用户态缓冲区等。现有系统多采用中断机制，时延在微秒或毫秒级，效率低。
简单部署现有软件到持久性内存，无法发挥硬件特性，甚至导致错误。必须针对特性设计存储系统。
3.3 持久性内存的存储系统构建方法
本节从数据一致性管理机制、文件系统、分布式存储系统阐述构建方法。
3.3.1 新型数据一致性管理机制
为避免传统日志开销，设计新数据管理方式。从软件和硬件角度优化顺序性和持久性开销。
（1）降低顺序性开销的方法。在处理器缓存中提供硬件支持，如微软研究院增加新原语指令，将程序分执行单元，保证单元间顺序约束，单元内可重排序。英特尔设计clwb指令，避免持久化指令依赖和缓存行失效，减少缓存缺失。上层应用可通过内存屏障指令控制顺序。
p>（2）降低持久性开销的方法。设想处理器缓存采用非易失存储器，缩短持久化路径。微软研究院提出全系统持久化（WSP）技术，所有缓存用非易失存储器，后备电源保证掉电后数据传输。软件上，清华大学设计BPPM，日志保证已提交数据持久性，数据写回时无须立即持久化，仅当日志空间不足时才持久化，减少时延。
3.3.2 更精简的持久性内存文件系统
文件系统是基础模块。便捷方式是直接使用外存文件系统管理持久性内存空间，如通过RAMDISK抽象成块设备，EXT4、XFS等可直接部署。但软件层次开销大，无法充分利用优势。近年来专门针对持久性内存设计新文件系统。优化包括：
（1）移除DRAM缓存。Linux内核文件系统为外存设计，VFS管理DRAM缓存数据，但NVM性能接近DRAM，缓存无效，反引入额外复制。EXT4、BtrFS等兼容直接访问（DAX）模式，应用程序直接访问非易失内存中文件数据，无需复制到DRAM缓存。PMFS、NOVA、BPFS等文件系统通过内存映射绕开页缓存，避免冗余复制。
（2）构建用户态文件系统。DAX模式消除DRAM缓存开销，但内核态文件系统仍有现场切换和VFS开销。可行方案是将文件系统部署到用户态，如Aerie、Strata等，将持久性内存空间映射到用户态，通过用户库封装接口，应用程序直接访问，消除操作系统开销。
3.3.3 基于RDMA的持久性内存的分布式存储系统
为满足大规模存储容量需求，需将集群中持久性内存统一组织。远程直接内存访问（RDMA）能在远端处理器不参与下直接读写远端内存，提供零复制数据传输。迈洛斯ConnectX-6系列网卡支持200 Gbit/s带宽和亚微级秒时延。

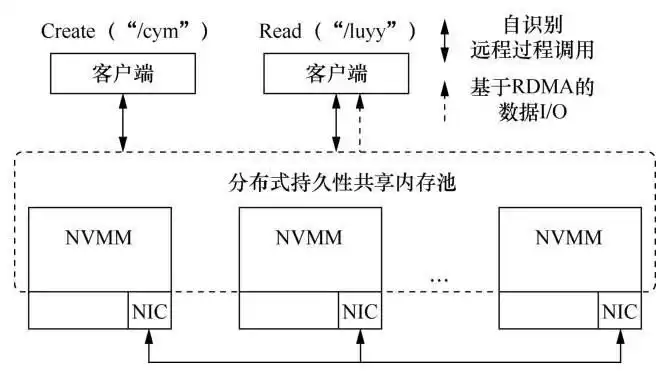

p>持久性内存和RDMA在存储和网络上提供极高性能。但现有分布式软件设计复杂、层次冗余，软件开销高。清华大学2017年提出分布式持久性内存文件系统Octopus，重新设计软件栈。Octopus将各节点NVM通过RDMA互连，构建统一寻址的持久性共享内存池（如图3所示），客户端可直接通过RDMA读写内存池中文件数据，精简软件逻辑，降低冗余复制。
图3 Octopus文件系统架构
3.4 小结
非易失内存具有独特硬件属性，带来一致性管理、操作系统架构、分布式软件设计等挑战。现有工作从空间管理、编程模型、索引结构、文件系统、分布式存储等方面深入研究，有效解决问题。
4 未来存储系统发展的若干思考
高并发、低时延、细粒度将是未来应用对数据中心存储系统的主流访问特征，对任务调度、数据索引与管理、架构带来挑战。应对这些问题，从存储计算融合架构及新型数据中心架构展望趋势：
（1）存储计算融合的闪存存储架构。在本地存储中，闪存设备内部并发能力高，内部带宽大于主机与设备间带宽。为减少数据传输，一种思路是将计算卸载到数据所在设备，利用设备内带宽。在分布式存储中，通信和分布式协议开销大，可在网络硬件上进行通用计算，优化系统功能，降低协议开销。核心是近数据处理。当前闪存固态盘中，设备内控制器有计算能力，运行FTL。还可增加FPGA或通用处理单元提升计算能力。可编程网卡和交换机为代表的可编程网络硬件发展迅速，为分布式存储提供新机遇，支持低时延系统。开放通道闪存提供了软硬件协同设计思路，如何结合可编程硬件和存储计算融合思想，实现存储计算功能在存储级、节点级和网络级的合理分布，值得关注。
（2）Rack-Scale的数据中心架构。传统数据中心由服务器节点组建，每个节点含外存、内存、CPU等资源，通过多层网络互连。这种架构资源利用率低、部署灵活性差、难以扩展。新途径是将硬件资源拆分为资源池，通过高速网络互联。扩展不以“服务器”为粒度，而以机架为单位，称为Rack-Scale架构，部署易、升级易、资源管理更灵活。基于此设计存储系统是未来重点。目前Rack-Scale处于初级阶段，主要阻碍是新一代网络互联系统未成熟。内存和CPU拆分后，所有内存访问需经网络，对高速网络设计提出挑战。
5 结束语
大数据存储系统日益难以满足全球快速增长的数据存储需求，“存储墙”问题凸显，大数据不止更“大”，还要更“快”。从传统磁盘到闪存固态盘，实现机械式到电子式的跨越；开放通道闪存设备从软硬件协同角度，提出新思路。非易失内存作为新存储层级，提供内存级性能及持久性，针对其设计更快存储系统，受广泛关注。本文从闪存存储、持久性内存存储两种方案出发，详解挑战与解决方案，并展望未来趋势。想深入了解存储技术前沿？关注最新动态，参与行业讨论，共同推动存储创新。
作者简介
陈游旻（1993- ），男，清华大学计算机科学与技术系博士生，主要研究方向为文件系统、分布式系统。
李飞（1993- ），男，清华大学计算机科学与技术系硕士生，主要研究方向为闪存存储系统。
舒继武（1968- ），男，博士，清华大学计算机科学与技术系教授，教育部长江学者特聘教授，IEEEFellow，博士生导师。近年来主要从事基于非易失存储器件的新型存储系统与技术、基于Flash器件的固态存储系统与技术、网络（云/大数据）存储系统与关键技术、数据存储可靠性等方面的研究工作。
