颠覆想象：人工钻石正在改写科技未来！
你是否还以为钻石只是闪耀的珠宝？快跳出这个思维定式！钻石，这个被誉为工业“材料之王”的奇迹，早已渗透进光学透镜、超硬刀具乃至航天器的核心。而在半导体世界——包括你手机里那枚芯片——它更被视为突破摩尔定律瓶颈的“终极答案”。
今天，就让我们一起揭开钻石半导体的神秘面纱。
钻石（图片来源：veer图库）
生产彩色人工钻石，核心目标竟是半导体！
过去，人工钻石颗粒细小，多用于钻头或砂纸。但如今珠宝展上，五彩斑斓的人工钻石早已颠覆你的认知——它们为何如此绚丽？
请看下图，这些色彩绚烂的钻石是否彻底打破了“钻石必无色”的刻板印象？

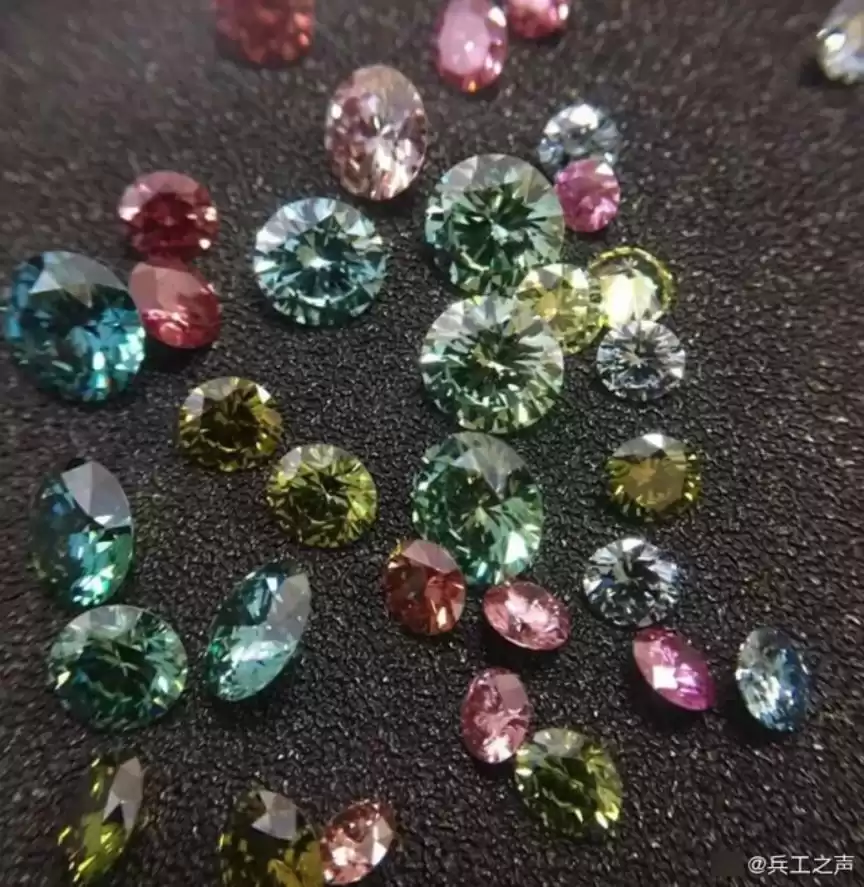

中国兵器工业集团豫西集团中南钻石有限公司生产的彩色钻石（图片来源：微博@兵工之声）
奥秘何在？这些白色或彩钻，本质上是人造钻石研发中的“副产品”，流向珠宝市场只为回收部分成本。当然，若需求量大，定制特殊颜色也非难事。但为何要产出如此多样、颗粒硕大的“废料”？

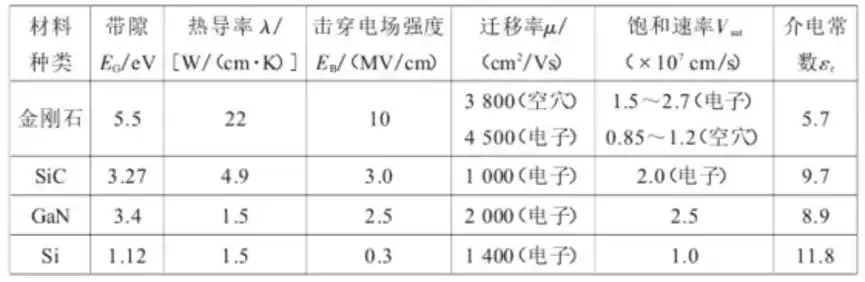

关键答案，就藏在这张表格中。
一切只为钻石半导体——那款足以碾压硅基芯片的碳材料霸主。

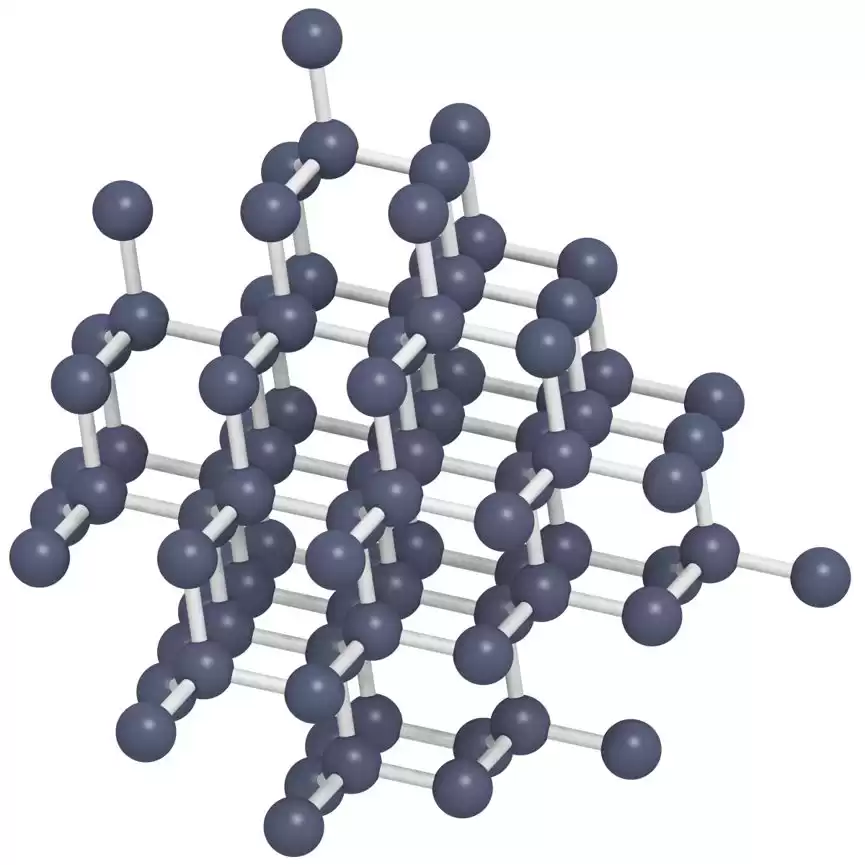

硅和钻石都是这样的四面体晶体构型（图片来源：veer图库）
碳与硅同属IV族，天生具备半导体潜质。钻石与硅晶体结构相似，却拥有“功率半导体圣杯”的美誉——其超高热导率、极高击穿场强、出色载流子迁移率及更小原子尺寸，无不预示着一个光明无比的未来。
如何“种”出够大的钻石？
前景虽好，挑战却实实在在。钻石半导体首当其冲的，便是最基础的材料难题——在这里，情怀与象征毫无用处，唯有性能至上。
第一道关卡，便是获取足够大、足够纯净的单晶钻石块体。请你比划一下手机CPU的尺寸，再看看克拉钻戒的大小，就能明白：首饰级钻石远不足以承载芯片。依赖天然钻石绝无可能，必须全力攻克人工合成技术。
细碎的天然钻石，这已经是筛选出的大颗粒了（图片来源：veer图库）
爆轰法：暴力美学的初尝试
既然天然钻石形成于地底高压，人类最初便简单粗暴地模拟该环境：引爆！利用炸药爆炸瞬间的极端高温高压，促使石墨中的碳在催化剂作用下相变成金刚石。
BOOM！BOOM！BOOM！（图片来源：veer图库）
连续爆轰虽能产出金刚石，但颗粒过于细碎，仅能用作磨料，难以跻身宝石之列。这条技术路径逐渐淡出主流舞台。

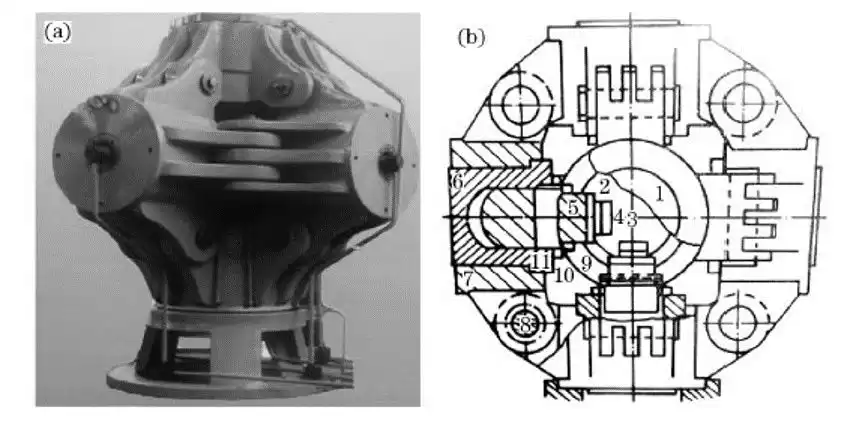

国产铰链式六面顶压机（图片来源：观察者网）
高压法：机械之力的精准掌控
另一种主流技术是高压法：通过顶压机施加巨力，结合电热创造高温高压环境，催化碳转变为钻石。此法产出钻石尺寸显著，十年前便已实现0.5至3克拉的跨越，足以胜任超硬刀具制造。早年海外成本约为天然钻石的60%，而凭借国产六面顶压机的突破，我国如今以全球最低成本供应超90%产量——首饰界“人造钻不佳”的论调，或许正是对这波中国制造的恐慌回应。

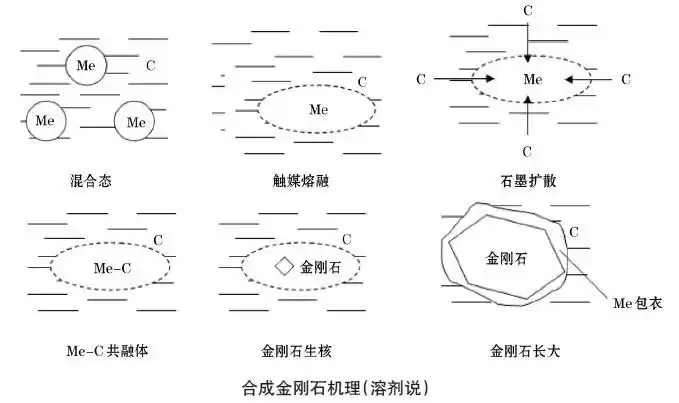

高温高压下石墨转变为金刚石的机理（图片来源：观察者网）
CVD生长法：优雅的原子级“播种”
爆轰法有一硬伤：炸药中的氮元素会掺入金刚石，导致色泽偏黄，不仅珠宝不喜，更阻碍芯片应用。高压法亦存在氮残留与尺寸局限。于是，科技树转向更精密的CVD（化学气相沉积）法。其原理是在钻石基片上通入甲烷或乙炔气体，分解后的碳原子逐层沉积，“生长”出钻石。CVD法产物纯净透明，杂质极少，完美契合半导体对材料纯度的严苛要求，至于珠宝级品质，更是轻而易举。

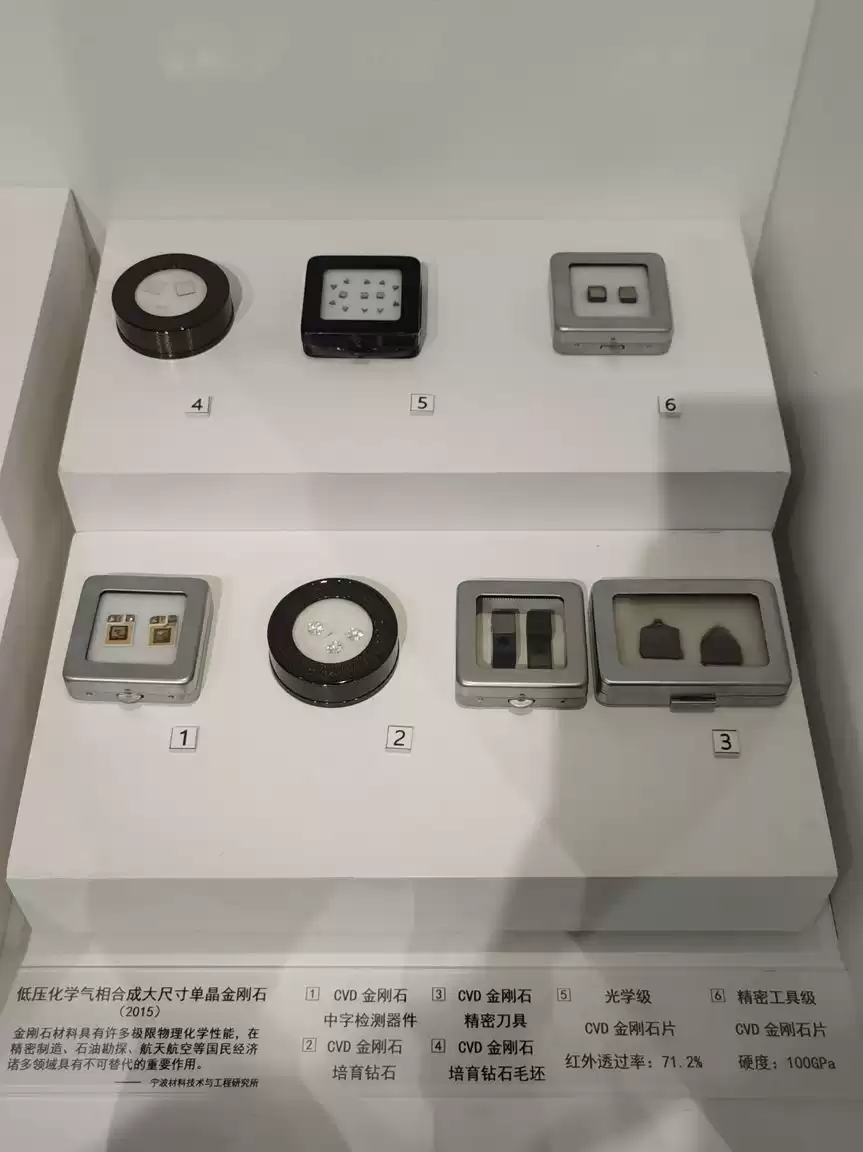

中科院宁波材料所生产的人工钻石（图片来源：作者拍摄）
更令人振奋的是，CVD法能从薄膜到薄片再到块体灵活定制，彻底摆脱天然原石的不规则束缚。尺寸上，国际已实现英寸级金刚石圆片量产——对比手表表盘或CPU，这尺寸足以切割出多枚芯片！即便暂未直接用于半导体，其卓越导热性（热导率超硅十余倍，秒杀高级硅脂中的银）也使其成为理想衬底材料。想象一下，芯片散热能力飙升，抗过热极限大幅提升，无论CPU、GPU还是雷达模组，性能飞跃近在眼前。
为何需要“不纯”的钻石？
钻石半导体还有第二关：掺杂。
如同硅半导体需掺杂形成P/N型，钻石亦不例外。目前P型掺杂（如掺硼）已较成熟，但N型掺杂仍是关键壁垒。一旦突破，钻石半导体科技树将全面点亮。
为实现N型掺杂，研究团队尝试了氮、磷、锂乃至氧硫等多种元素，方法涵盖CVD掺入、离子注入等，组合策略令人眼花缭乱。但聪明如你，一定想到了：这些掺杂实验若暂不求半导体级完美，却可能意外诞生色彩稳定、净度极高的彩色钻石。这正是国内厂商能大量提供天然罕有彩钻的原因——颗粒大、瑕疵少、色彩匀，且价格亲民。
结语
凭借超宽禁带宽度（5.45eV）、高抗辐射、低暗电流等优势，钻石已在核反应堆、太空探测等极端环境传感器中扮演要角。
让我们大胆畅想未来：
甲：“看我的钻戒多大！”
乙轻笑举起微单：“这屏幕，钻石的！”
旋下镜头：“这全画幅传感器，钻石的！”
再指镜片：“这镜片，还是钻石的！”——是的，钻石折光率也远超光学玻璃。
送给渴望“剁手”的你一句清醒剂：
珠宝大师史隆伯杰曾言，钻石缺乏人情味，不过像是“在翻领上别张支票”。
下次为钻石心动时，不妨多品味这句话。
来源：科学大院
编辑：GUOmazing
